圆筒筛

圆筒筛适合于干法生产机制砂，也可用于颗粒状的湿物料筛分。它是由若干个圆型状筛网组成所以也叫圆筒筛。整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。圆筒筛根据不同分级要求，其分级级数一般从细到粗为1-4节，物料从细到粗分别从第一节到最后一节筛网筛出，大于最后一节筛网孔的物料从出料口排出。

圆筒筛在使用过程中，运转缓慢均匀，冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。

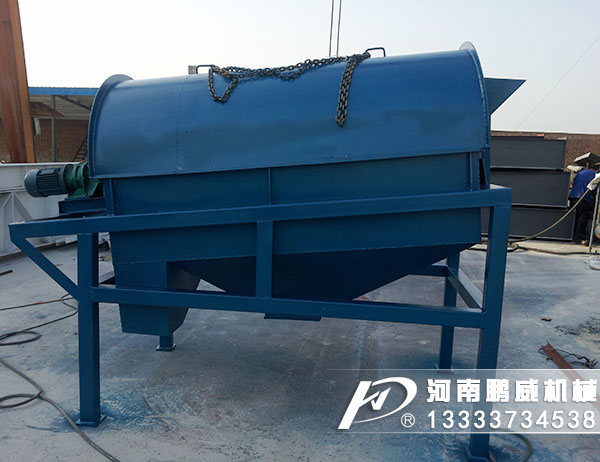

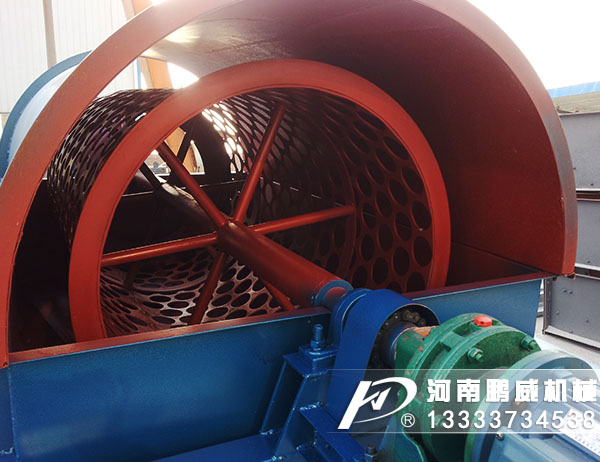

厂家真机

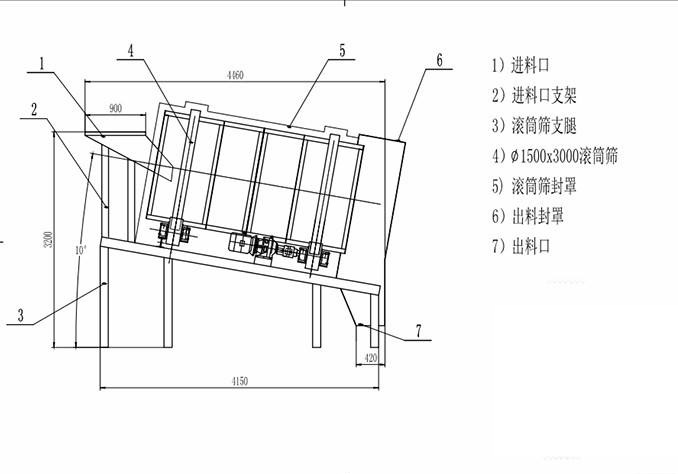

结构组成图

圆筒回转筛分机是由圆形或六角形圆筒、机架、漏斗、减速器、驱动电动机及辅助结构等部分组成。需分级的物料由造粒机送入回转筛进料口，经内筛筒螺旋推送进入后，在旋转过程中通过内、外筛的筛。山氤善贩治曜伎帕、大颗粒、细颗粒三个级别，实现各种颗粒分级。

技术参数

项目参数型号	SH1530	SH1224
滚筒直径mm	1500	1250
滚筒长度mm	3000	2400
处理能力t/h	180-300	100-180
旋转速度rpm	15	15
电机功率kw	11	7.5
出料粒度mm	10-13	10-13

SH型回转筛魏复混肥专用筛，可四级筛分，其中成品区有两个区段。SH型回转筛自带料仓，料仓下部有扇形闸门，粗料段有溜槽可以将粗料直接送到运输机械，便于工艺布置，用户如要求成品区只设一个区段，即三级回转筛，应在订货时说明。

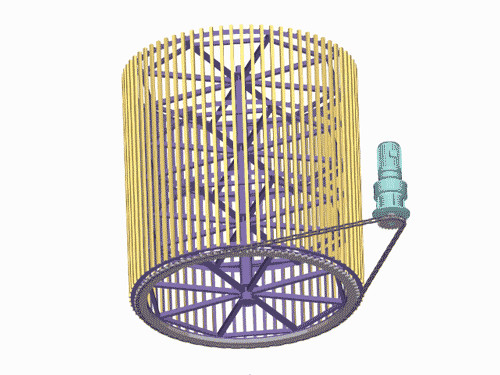

原理视频动画

圆筒回转筛分机电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。
