辊齿状滚轴筛分机

辊齿状滚轴筛分机是燃料一定比例粒度的煤矸石，在煤矿来煤中其粒径大小不均，煤炭中有大部分物料粒度都是合格粒径，不需要重复粉碎机。这部分物料一般约占整个物料的35～75%。

辊齿状滚轴筛分机整个筛面转动平稳可靠，噪音极。芊猓俗蔽扪锍，极大地改善工作环境。

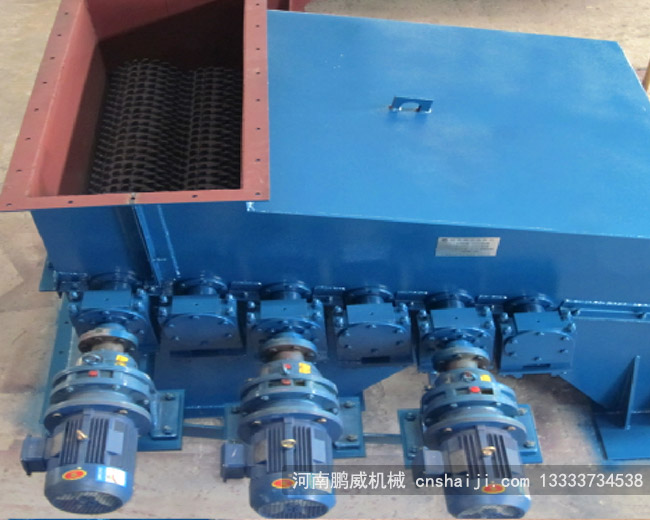

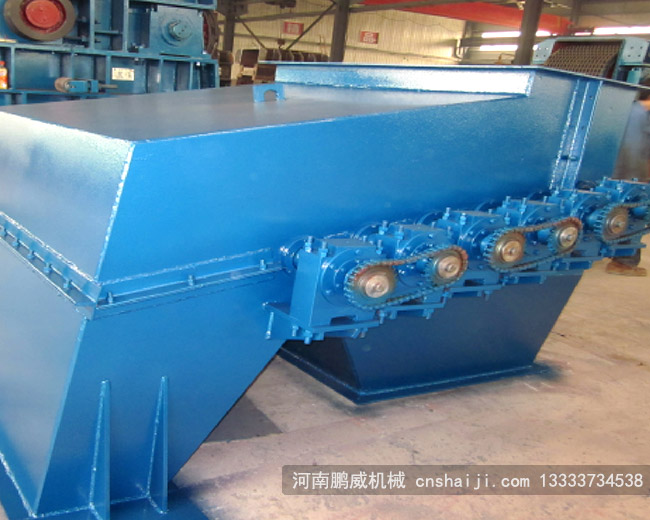

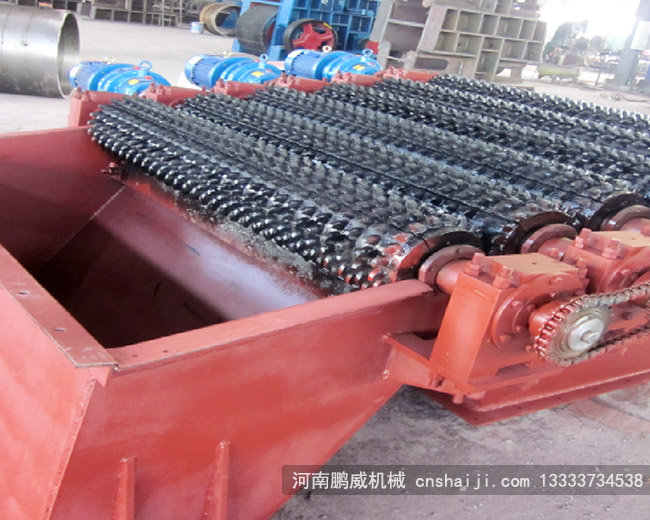

真机图片

结构特点

1.辊齿状滚轴筛分机实现了预先筛分出合格细料并从旁路分流，剩余筛上粗料经匀料装置进入破碎机的综合工艺过程，高效、经济、环保、节能。

2. 适应各种原煤和劣质煤等物料，处理量大、筛分效率高、不粘堵（独特的专利清堵装置专利技术：ZL 201120415916.5，使得每个滚筒在运转时被对应清理梳及时淸刮干净）解决了行业内筛分设备易粘堵的难题，尤其对于含水份较高的物料或物料中细粉料含量多的工况更为适应。

3.辊齿状滚轴筛分机整个筛面转动平稳可靠，噪音极。芊，运转时无扬尘，极大地改善工作环境。

4.安装该机后，其产量大幅提高（合格料不需再进入破碎机破碎，直接从旁路分流，由此更可大大降低破碎机的过粉碎现象，提高锅炉燃煤的燃烬率，节约燃煤成本）。

5.辊齿状滚轴筛分机面为耐磨材质，并采用套装结构，更换维修极为简便。

型号参数

型号	筛面宽度 (mm)	轴数	出力 (t/h)	筛孔尺寸 (mm)	减速机		电动机		电机功率 (kw)	电机转速 (rpm)	减速机速比	筛轴转速 (rpm)	长×宽×高 (mm)
					型号	台数	型号	台数
GS10-06A	1000	6	300	55×65	YZX132M121 YZX132M221	6	YGb132M2-10	6	6×1.25	550	5.47	100.5	2170×1955×1300
GS10-09A	1000	9	500	55×65	YZX132M121 YZX132M221	9	YGb132M2-10	9	9×1.25	550	5.47	100.5	3100×1955×1300
GS10-12A	1000	12	700	55×65	YZX132M121 YZX132M221	12	YGb132M2-10	12	12×1.25	550	5.47	100.5	4030×1955×1300
GS14-09A	1400	9	1000	60×80	YZX132M121 YZX132M221	5 4	YZG132M1 YZG132M2	5 4	4×3.7	908 915	12.5	72.6 73.2	3440×2691×1500
GS14-12A	1400	12	1200	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×2691×1500
GS14-15A	1400	15	1500	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×2691×1500
GS18-12A	1800	12	1500	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×3091×1800
GS18-15A	1800	15	2000	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×3091×1800
GS18-18A	1800	18	2500	60×80	YZX132M121 YZX132M221	11 7	YZG132M1 YZG132M2	11 7	11×2.2 7×3.7	908 915	12.5	72.6 73.2	6320×3091×1800

工作原理

由于滚轴筛筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。
