柴油机滚筒筛石机

柴油机滚筒筛石机是一种柴油机带动的笼式筛分机，在场外没有电力的场所使用，使用方便，可以移动使用。

柴油机滚筒筛石机分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制垃圾分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。

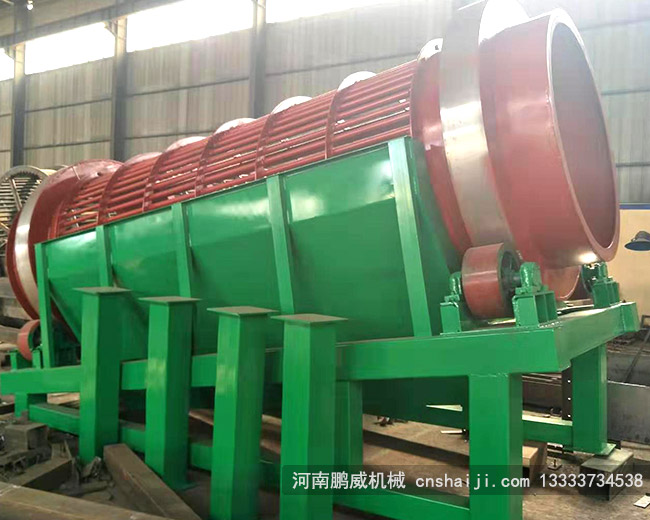

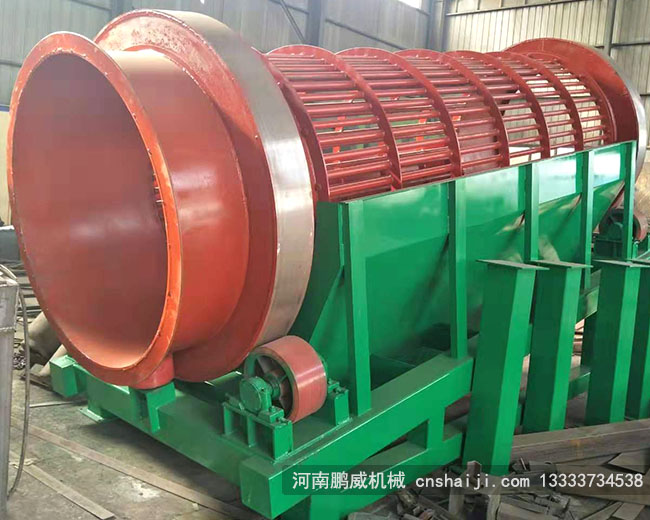

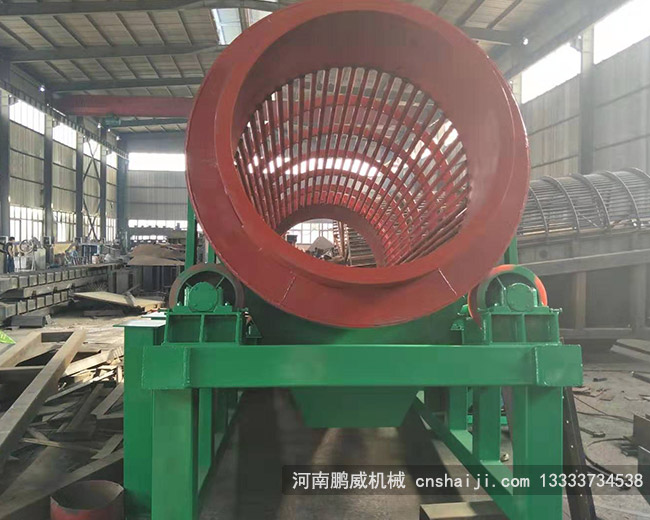

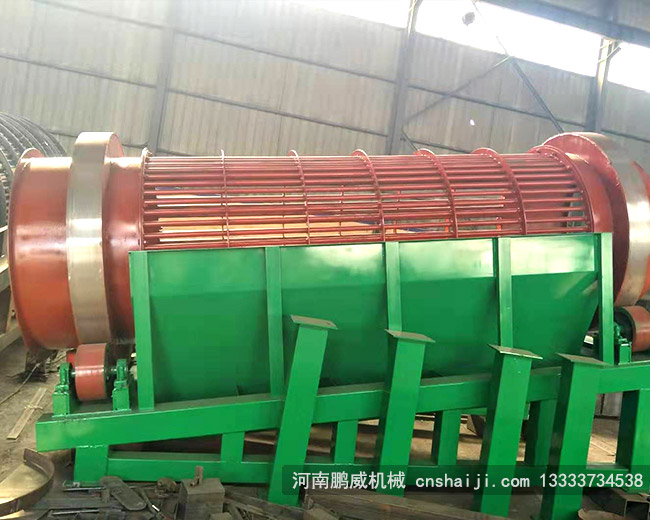

真机图片

滚筒筛石机原理

为了提高分选精度，为了避免小颗粒物料在大孔径筛分段被筛分出来的情况，垃圾在滚筒筛中必须经过充分的翻料，而且垃圾的移动速度不能过快。通常在滚筒内壁都会装上挠板，它的作用就是提升垃圾颗粒，让不同粒径的垃圾颗粒都尽可能有机会接触到筛孔，如果符合孔径的要求，颗粒就能透筛，达到滚筒筛分选的目的。

为了提高筛分效率，垃圾在滚筒筛内移动的速度不能太快，否则将造成筛分不充分、不彻底，因此滚筒筛一般都有比较严格规定的安装倾角，通常来说这个角度为5°，当然在实际情况下，可根据需要进行调整。

外形参数

滚筒筛型号	小时处理量(m3/h)	外筛直径(mm)	长度(mm)	功率(KW)	外形尺寸(mm)
滚筒筛GS1230	20-50	Φ1200	3000	3	3580×1590×1675
滚筒筛GS1530	40-80	Φ1500	3000	5.5	3980×1790×1975
滚筒筛GS1830	80-150	Φ1800	3000	7.5	4150×1870×2240
滚筒筛GS2030	130-200	Φ2000	3000	11	4230×1950×2950

使用与维护

设备安装
1、预埋钢板。安装前应按设备安装图的要求预埋钢板，要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。
2、筛体的安装。根据设备进料口、出料口的位置布置，对筛体安装位置进行确定。
2、安装基础支架。将筛体两端通过吊装安装在基础支架上，并将筛体安装角度调整至设计角度，最后进行固定焊接。
3、连接进料口和出料口。
4、连接筛体下部支架密封板。
5、用手转动滚筒筛分筒，不得有阻力过大或卡死现象，否则应及时查清原因加以调整。
6、滚筒筛出厂后，如超过6个月才安装，则安装前必须将大轴的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。
调试
一）、调试前的准备工作：
1、滚筒筛各部件安装完，检查合格后，可进行试运转。试运转前，应详细检查各部件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛运行的障碍物；
2、将长方形检修门处于打开位置，并通过手动盘车旋转筛分筒，观察梳型清筛机构有无犯卡、磨擦现象，若有则可通过调整螺栓进行调整；
3、检查各轴承座、变速箱应润滑良好，变速箱油位应适当；
4、电源接头应牢固可靠，绝缘良好，接地正确。
二）、空载试车
1、点动电机控制按钮，检查电机转向应与笼式滚筒筛所示转向一致；
2、启动设备运转4－6小时，观察滚筒筛运行情况，若发现异常声响或其它现象，应及时停机检查，找出原因，排除故障。试运转4－6小时应检查下列项目：
a、 大轴轴承温度，要求最高温度不超过75℃，温升不超过45℃。
b、 各处紧固螺栓的紧固情况，发现松动应及时拧紧。
三）、投料
1、在筛分机处于运转平稳状态下，启动进料及出料设备，进行投料试车；
2、正常出料后关闭密封隔离罩（正常运行时，密封隔离罩应始终处于关闭位置）；
3、检查出料粒径和有无漏料及扬尘情况；
4、运转半小时，对各部件进行仔细检查，发现问题及时处理。
5、工作过程中应经常检查运行情况，若发现运行不正常或有异常声响，应及时停机检查，找出原因，排除故障。
操作维护
笼式滚筒筛运行可靠，维护量小，下面对运行中应注意的几点问题简述如下：
1、开车时必须先开启笼式滚筒筛，后再开启给料设备；停车时相反；
2、运行前三天，要每天对笼式滚筒筛紧固件进行检查，如有松动应及时紧固。以后则可定期（每周或半月）对笼式滚筒筛紧固件进行检查及处理；
3、轴承座、变速箱应定期检查润滑情况，并及时加油和换油。大轴轴承采用2号锂基润滑脂，正常情况下，每两月加注一次润滑脂，加注量不宜过多，否则易引起轴承过热。各处轴承应每年清洗检查一次。
4、设备长期停用（30天以上的）重新启动时应对电机绝缘进行摇测，以避免电机烧毁。
